VertiCount Pro - LoRaWAN 日本語マニュアル

作成日：2025年7月20日

本製品は、オランダに本社があるIMBuildings B.V.社のLoRaWAN対応人数カウンターデバイスVertiCount Proの日本語マニュアルです。
当製品は、技術適合認定品です。安心してご利用いただけます。
なお、音声ガイドもご用意しております。
当社運営ECショップでお買い求めいただけます。

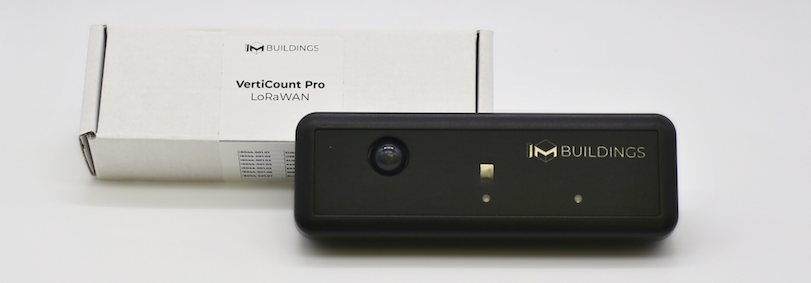

VertiCountPro

目次

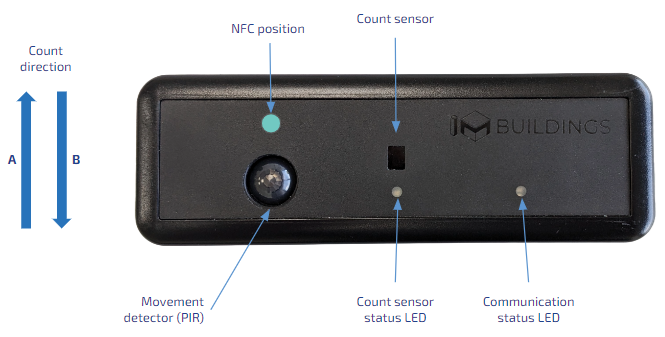

動作概要

カウント方向

出入りのカウント方向を判別するには、図に示されている A 方向および B 方向に注意してください。
デバイスのデータ内では、カウンター A とカウンター B がそれぞれの方向のカウント値を表しています。

OOC-overview

ステータスLED

  • 青点滅：LoRaWANネットワークへ接続・通信中
  • 緑点滅：センサーからのカウントを受信

カウントセンサーのステータスLED

  • 緑：カウントゾーン内で検出あり
  • 赤：カウントゾーン外で検出（ドア上部が赤ゾーン内にある必要があります）

※ カウントセンサーは、PIR（赤外線センサー）によりデバイス周辺の動きを検出したときのみ作動します。
※ ステータスLEDは、電源投入後2分間のみ点灯します。

ケースの開け方

電池を装着するために、ケースを開けます。動画をご覧ください。

電池の装着方法

単三サイズの塩化チオニルリチウム電池（ER14505）を2本装着します。

※ 製品に電池は付属しません。

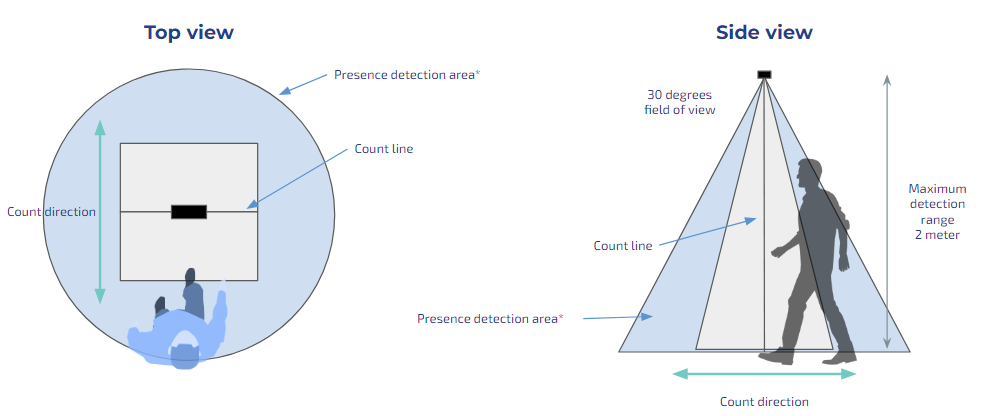

検出ゾーンの理解

このデバイスは2種類のセンサーを使用します：

  1. デバイス周辺の動きを検出するセンサー
  2. カウント用のセンサー

OOC-top-side-view

⚠️ 障害物がないことが重要です。

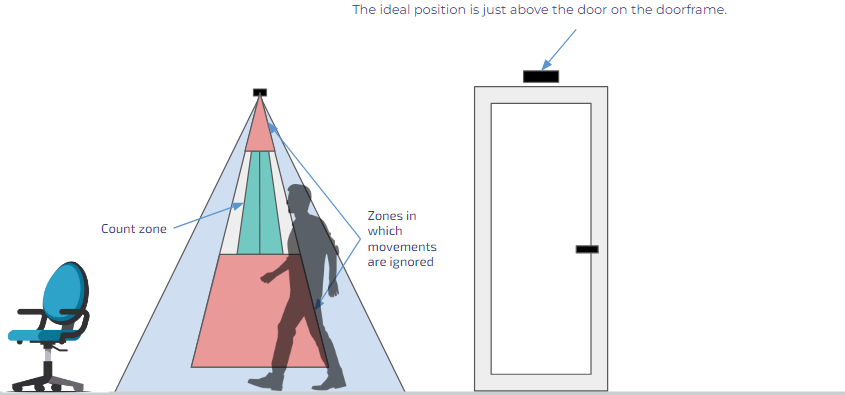

デバイスの設置位置

正確にカウントするためには、ドア開口部の中央上部にデバイスを設置する必要があります。

ooc-door-position

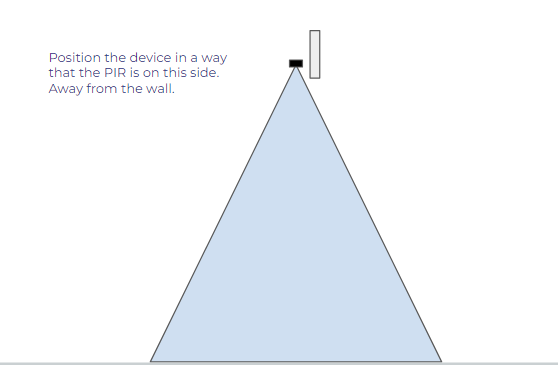

  • PIRがドアに向くように、壁から離して設置してください。
  • 初期設定では、ドアの上端がデバイスから15cm以内にある必要があります（スイングドアの誤検知を防ぐため）。

ooc-dooropening

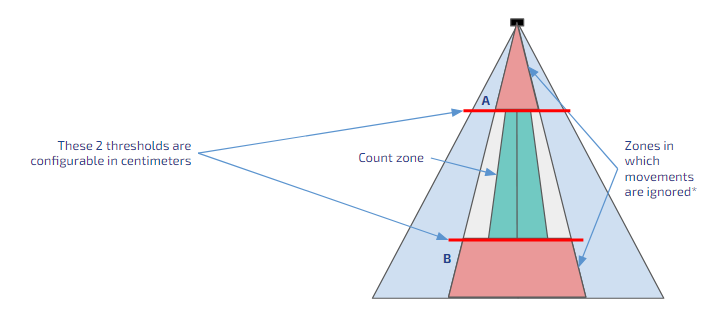

カウントゾーンの調整

  • デフォルトでは、しきい値 A = 15cm、しきい値 B = 150cm に設定されています。
  • しきい値Bはドアノブと同じ高さに設定することが推奨されます。

ooc-thresholds

✅ 複数台導入時は、先にすべて設置 → 後から一括設定が推奨されます。

🪫 バッテリー最適化のため、人の動きが少ない側のドア枠に設置することをおすすめします。

高さ／距離設定

  • 使用環境に合わせて高さや検出距離を設定してください。

設定値の変更方法

  • 設定値の変更方法は２通りあります。
    1. 専用の Configアプリ
    2. LoRaWAN ダウンリンクコマンド

アプリの使い方

取付方法

  • 主な取付方法：
    • 両面テープ（高品質なものを使用）
    • ネジ止め（材質に適したネジを使用）
    • プレキシガラス製のアングルブラケットなど状況に応じて適宜

当社では、専用の金属製取り付けブラケットもご案内しております。

✅ ドア開口部の上部にしっかりと固定してください。
