ELmote® LPWAN Provisioner

ユーザマニュアル

バージョン: 1.0.0
最終更新: 2025-11-28

1. はじめに

1.1 LPWAN Provisioner とは

LPWAN Provisioner は、LoRaWAN® デバイスを The Things Stack (TTS) に登録するまでのプロセスを自動化するデスクトップアプリケーションです。

主な機能:

シリアル通信によるデバイス情報の読み取り
ATコマンドによるデバイス設定
The Things Stack へのデバイス登録（単一/バッチ）
デバイス設定情報の記録・保存

1.2 動作環境

macOS 10.15 以降
USB-TTL シリアルケーブル
The Things Stack アカウントおよび API キー
Dragino社のLoRaWAN® デバイス（v1.0.0時点）

2. 初期設定

アプリケーションを使用する前に、以下の設定を行ってください。

2.1 設定画面を開く

サイドメニューから「設定」をクリックします。

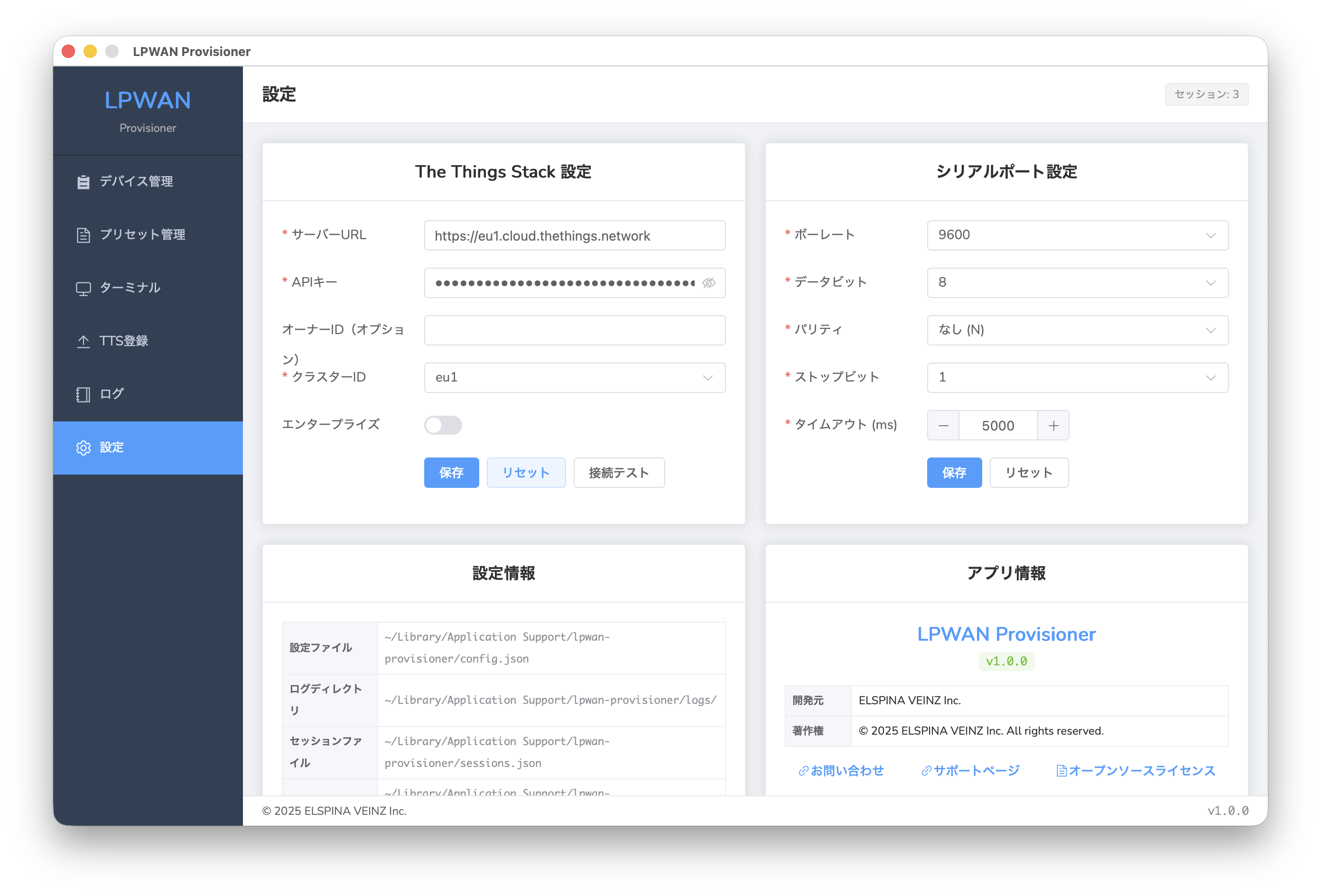

Config

2.2 The Things Stack 設定

項目	説明	例
サーバーURL	TTS サーバーの URL	`https://eu1.cloud.thethings.network`
API キー	TTS コンソールで発行した API キー	`NNSXS.xxx...`
オーナーID	ユーザー ID（オプション）	`user-id`
クラスターID	使用するクラスター	`eu1`, `nam1`, `au1`
エンタープライズ	エンタープライズ版の場合は ON	OFF

API キーの取得方法（例）:

TTS SandBoxコンソール (https://eu1.cloud.thethings.network/console) にログイン
ユーザーメニュー → API Keys → Add API Key
以下の権限を付与:
- applications (読み取り/書き込み)
- devices (読み取り/書き込み)

設定後、「接続テスト」ボタンで接続を確認し、「保存」をクリックします。

2.3 シリアルポート設定

項目	デフォルト値	説明
ボーレート	9600	デバイスに合わせて設定
データビット	8	通常は 8
パリティ	なし (N)	通常は N
ストップビット	1	通常は 1
タイムアウト	5000ms	応答待ち時間

設定後、「保存」をクリックします。

3. 基本的な使い方

デバイスを TTS に登録する基本的な流れを説明します。

3.1 作業フロー

1. デバイスを USB-TTL ケーブルで接続
       ↓
2. ターミナル画面でポートに接続
       ↓
3. デバイス情報を読み取り（AT+CFG）
       ↓
4. セッションを作成
       ↓
5. TTS 登録画面でデバイスを登録
       ↓
6. 登録完了を確認

3.2 デバイスの接続と情報読み取り

デバイスを接続: USB-TTL ケーブルでデバイスと Mac を接続
ターミナル画面を開く: サイドメニューから「ターミナル」を選択
ポートを選択: ドロップダウンからシリアルポートを選択
接続: 「接続」ボタンをクリック
認証: パスワードが必要な場合は入力、不要な場合は「パスワード不要」を選択
デバイス情報読取: 「デバイス情報読取 (AT+CFG)」ボタンをクリック

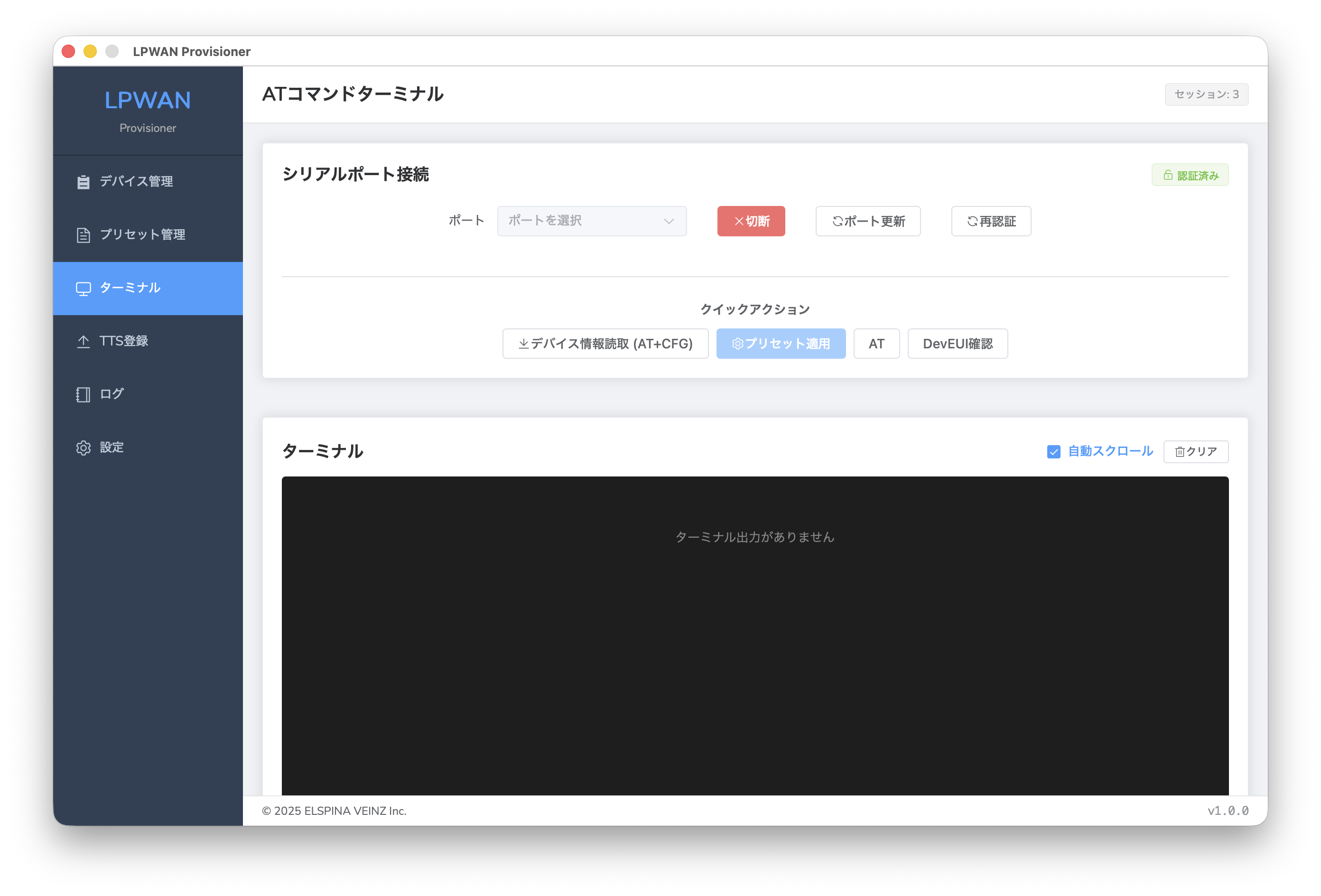

Terminal1

3.3 TTS への登録

ターミナル画面下部またはTTS登録画面から登録を実行
アプリケーション ID: 登録先のアプリケーション ID を入力
プリセット: 使用するプリセットを選択
登録: 「登録」ボタンをクリック

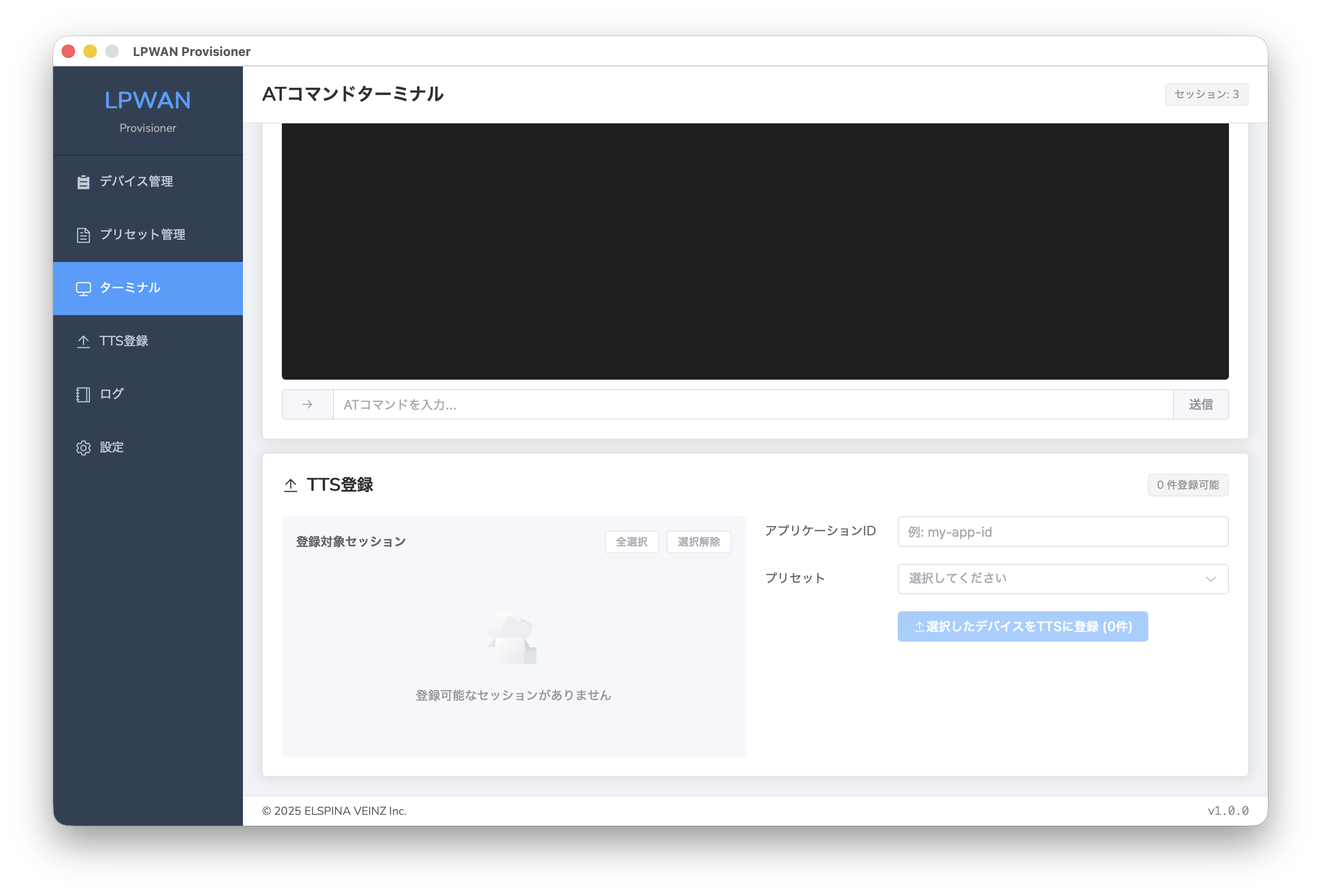

Terminal2

4. 各画面の説明

4.1 デバイス管理画面

読み取ったデバイスのセッションを一覧管理する画面です。

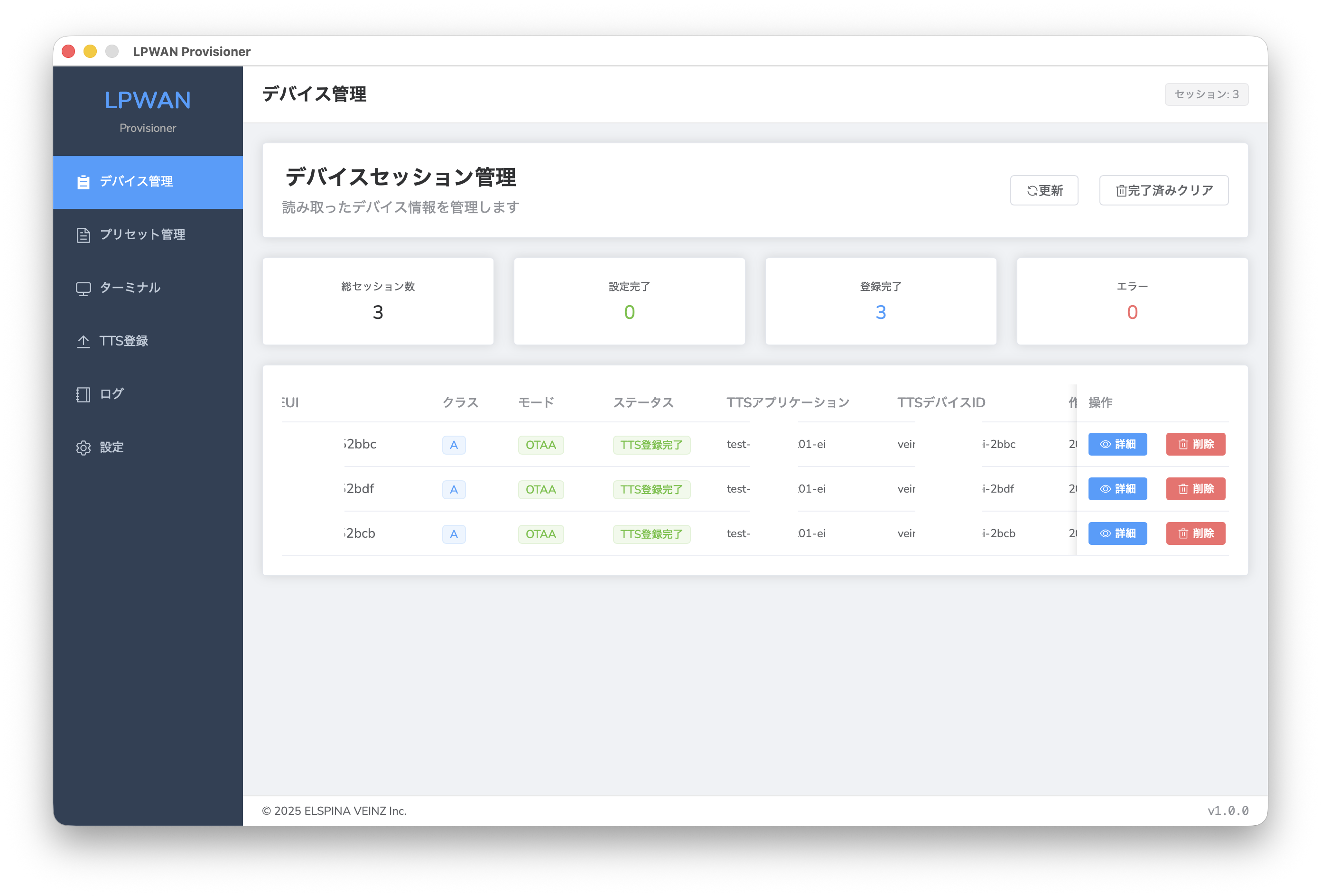

Device

統計情報:

総セッション数: 登録済みのセッション総数
設定完了: 設定変更が完了したデバイス数
登録完了: TTS への登録が完了したデバイス数
エラー: エラーが発生したデバイス数

操作:

詳細: セッションの詳細情報を表示
削除: セッションを削除
更新: 一覧を最新状態に更新
完了済みクリア: 登録完了セッションを一括削除

4.2 プリセット管理画面

デバイス登録に使用するプリセットを管理する画面です。

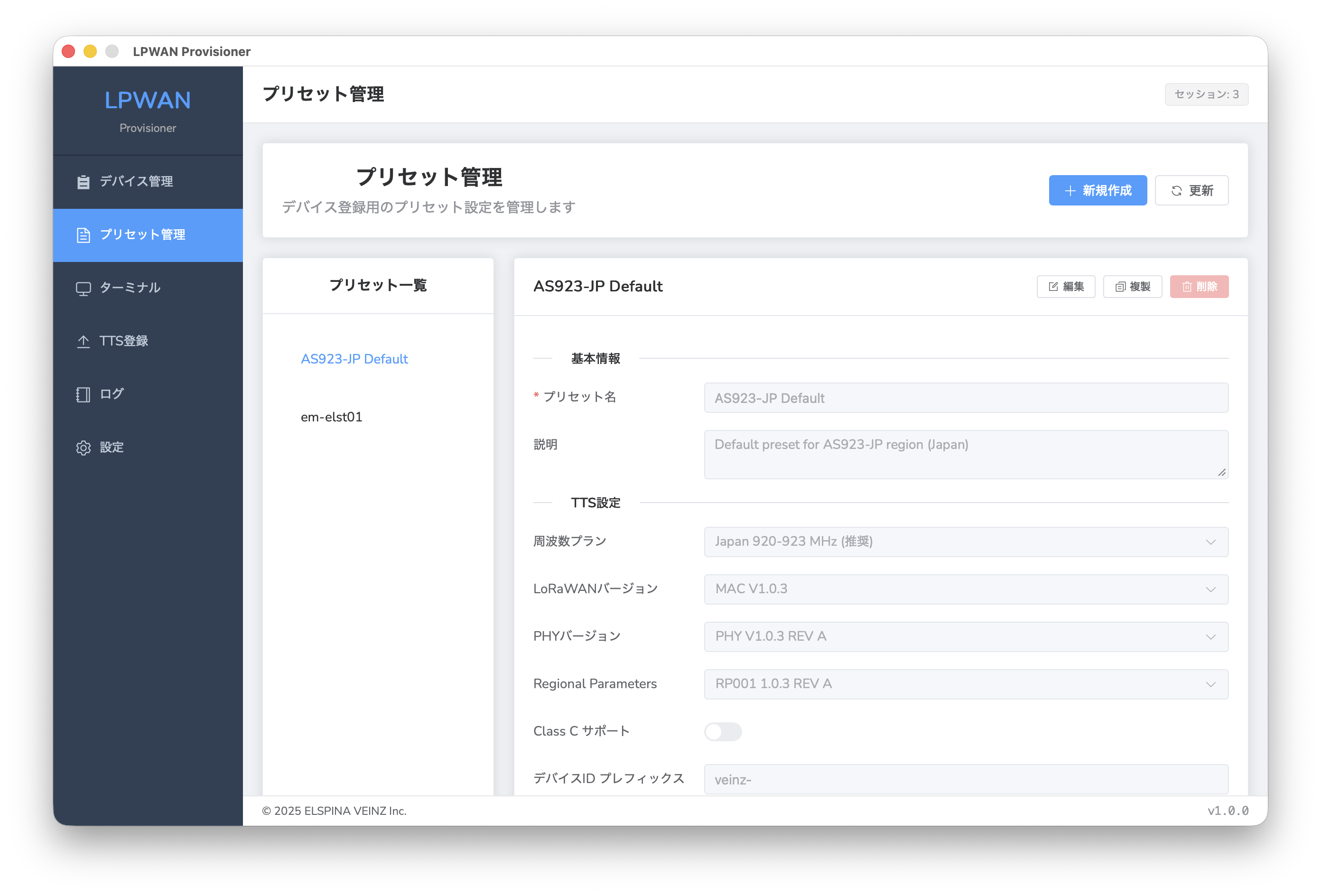

Preset

プリセット設定項目:

項目	説明
プリセット名	プリセットの識別名
説明	プリセットの説明文
周波数プラン	日本向けは `Japan 920-923 MHz (推奨)`
LoRaWAN バージョン	`MAC V1.0.3` など
PHY バージョン	`PHY V1.0.3 REV A` など
Regional Parameters	`RP001 1.0.3 REV A` など
Class C サポート	Class C 対応デバイスの場合は ON
デバイスID プレフィックス	例: `veinz-`

操作:

新規作成: 新しいプリセットを作成
編集: 選択中のプリセットを編集
複製: プリセットをコピーして新規作成
削除: プリセットを削除

4.3 ターミナル画面

シリアルポート経由でデバイスと AT コマンドで対話する画面です。

Terminal1

シリアルポート接続:

ポート: 利用可能なポートを選択
切断/接続: ポートの接続/切断
ポート更新: ポート一覧を再取得
再認証: パスワード認証を再実行

クイックアクション:

デバイス情報読取 (AT+CFG): デバイス設定を読み取りセッションを作成
プリセット適用: 登録済みプリセットの AT コマンドを実行
AT: AT コマンドで接続確認
DevEUI確認: DevEUI のみを取得

ターミナル:

AT コマンドを直接入力して送信可能
自動スクロール ON/OFF 切り替え
クリアボタンで出力をクリア

TTS 登録パネル（画面下部）:

ターミナル画面の下部には TTS 登録パネルが統合されており、デバイス情報を読み取った後、画面を切り替えることなくそのまま TTS に登録できます。

Terminal2

登録対象セッション: 読み取ったセッションを選択（全選択/選択解除ボタンあり）
アプリケーション ID: 登録先の TTS アプリケーション ID
プリセット: 使用するプリセットを選択
登録ボタン: 選択したデバイスを TTS に登録

この統合パネルにより、デバイスの読み取りから TTS 登録までをターミナル画面だけで完結できます。

4.4 TTS 登録画面

デバイスを The Things Stack に登録する画面です。

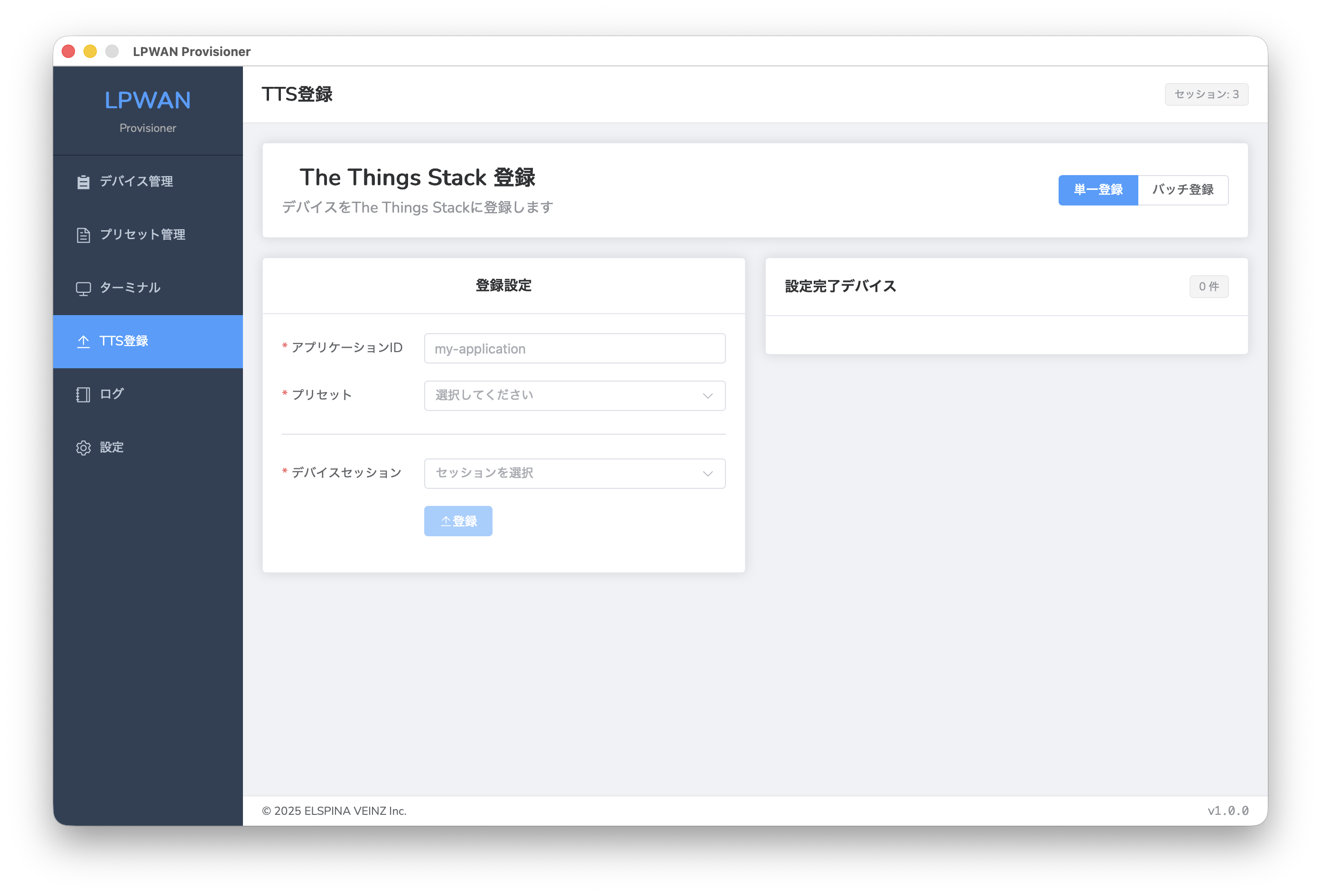

TTS

登録モード:

単一登録: 1 台ずつ登録
バッチ登録: 複数台を一括登録

登録設定:

アプリケーション ID: TTS のアプリケーション ID（小文字）
プリセット: 使用するプリセット
デバイスセッション: 登録するセッションを選択

4.5 ログ画面

アプリケーションのログを確認する画面です。

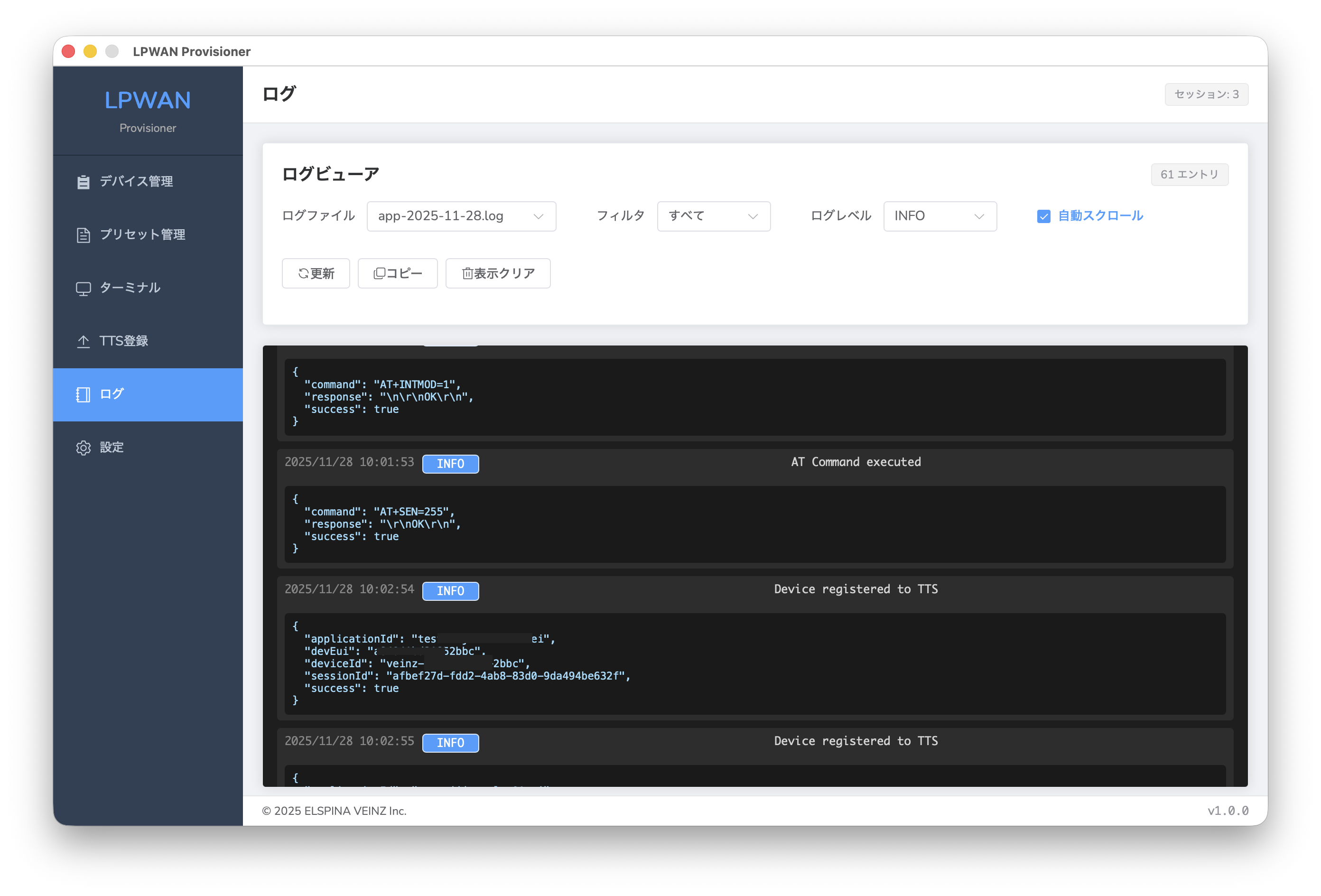

Log

機能:

ログファイル: 日付別にログファイルを選択
フィルタ: ログの種類でフィルタリング
ログレベル: 表示するログレベルを選択
更新: ログを最新状態に更新
コピー: ログ内容をクリップボードにコピー
表示クリア: 表示をクリア

4.6 設定画面

アプリケーションの設定を行う画面です。
